中压静止无功发生器STATCOM

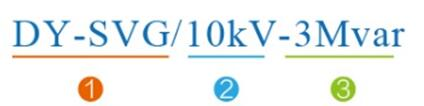

型号说明


注解:

1、系列代码：DY-SVG系列

2、额定电压：6kV、10V、35V

3、额定容量：3Mva

产品概述

SVG的主电路主要包括控制系统、IGBT功率变换器和滤波电抗器三部分。SVG首先通过软起电阻进行软起动，当电容电压升至80%额定值时，主接触器闭合，再通过PWM调制使电容电压升至额定值。SVG正常工作时通过外部CT、PT实时采集电网电流和电压信号送至信号调理电路，再通过DSP控制器提取所有的谐波或无功电流，经过调制后输出到驱动电路触发级联多电平IGBT变换器，通过对功率变换器的控制，可以调节功率变换器的输出电压，进而调节电抗器上的电流，使SVG发出满足需求的无功电流，实现动态无功补偿的目的。

技术参数

额定电压

6KV/10KV

35KV

工作频率

50±2.5Hz

单机装置容量

-12Mvar～+12Mvar

-30Mvar～+30Mvar

响应速度

瞬时响应<1ms，全响应<10ms

电压闪变抑制比

5:1

功率因数

>0.99，用户可自行设定

功耗

<3％

与上位机通讯的功能

具有与上位机实时通信的功能，RS232/RS485，通讯协议Modbus、IEC61850

安装和散热方式

户内/户外安装，风冷散热

过载能力

过载限流能力，以及2*Irms的峰值电流过载能力

保护功能

系统过压、欠压，缺相，短路保护，装置过流，过热保护，IGBT保护等

电磁兼容

达到欧盟标准EN50121-5:2000要求

噪音水平

<75dB

环境温度

-10℃～+40℃

防护等级

IP30

环境湿度

＜95%，无凝露


技术优势及特点

· 级联多电平直挂式电流结构

· 采用H桥多电平电路架构，直接接入电网。采用N+1冗余结构，保证装置运行可靠性。

· 无损耗直流侧电压平衡控制：电压波动很小，输出波形质量高。

· 性能强大的FPGA控制系统集中控制：运算速率高，通讯延迟小。

· 优异的无功补偿及滤波性能：补偿无功的同时能够滤除2~30次谐波电流，可对各次谐波输出电流限值
